电磁炉出现不加热故障所涉及的电路比较多，分别有同步电路，检锅电路，igbt 高温保护电路，igbt 高压保护电路，电流检测电路。这些电路出现问题都会导致美的电磁炉不加热。欢迎大家阅读！

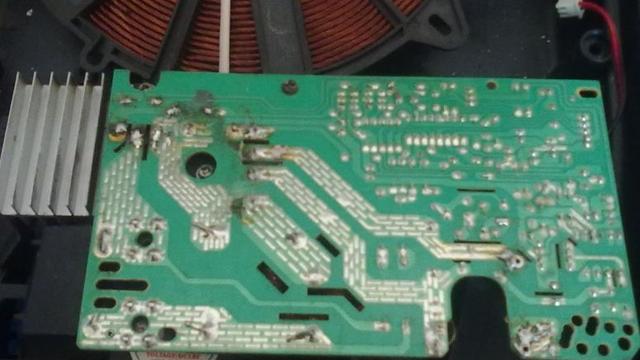

(一)、美的电磁炉同步电路故障检查步骤：
①在不接线圈盘待机的情况下，用万能表测量ic3--lm339 的第8 脚的电压是否有7v，14 脚是否输出一低电平(此处有0.21v 的静态电)，如果测量到的电压为高电平，就表示ic3-lm339 已经损坏，换上同型号同规格的比较器，上电试机正常，故障即可排除。
②如果上一步中测量到的电压不正常，请用万能表检查r301、r302、r307、r306、r303、r10、z301、c5 是否有损坏，把损坏的元器件拆下来，换上新的同型号的元器件，上电试机正常，故障排除。
(二)、美的电磁炉驱动电路故障
①(这一步中不能接线圈盘，否则会引起烧igbt)我们把ic3 的5 脚接上5v 电源，把4 脚接上负极，把线圈盘拆下来，上电对驱动电路进行电压分析，用万能表测量ic5(ta8316as)的第2 脚是否有18v 电源，如果没有，请检查电源电路。如果有，此时按开机键开机，测量ic5(ta8316as)的第1 脚，是否有7.77v 的电压输入，第7 脚是否有17v 的`电压输出，如果输入电压正常，输出电压不正常，就表示ic5(ta8316as)已损坏，更换后试机正常，故障即可排除。
②如果上一步中测量到的电压不正常，请检查r24、r25、r23、r22、r21、r20、c8 把存在问题的元器件柝下来，换上同型号的元器件，上电试机正常，故障即可排除。
(三)、美的电磁炉检锅电路故障检查步骤：
①先检查锅具直径是否与要求一致，请用md 专用锅具，检查两个接线端子是否松动。
②上电在待机的情况下测量ic4--lm393 的第2、3 脚的电压，2 脚是否大于3 脚(2 脚7.33v，3 脚2.49v)，如果不是，请到同步电路中检查。如果是，测量主控ic 的20 脚是否有一低电平，如果是高电平，说明ic2 已坏，更换后试机正常，故障即可排除。如果测量到主ic 的20 脚为低电平，断电把线圈盘拆下来，再测量主ic 的20 脚电压，如果为高电平，而故障没有排除，就表示主ic 已损坏。如果测量到的电压还是低电平，这时的故障点就有2 种可能性，一种是主ic 坏，另一种就是ic4 坏，我们可以先更换ic4—lm393，如果更换后，故障排除，就表示故障点在ic4，如果更换ic4 后故障还没有排除，这就表示故障点在主ic，更换后故障可排除。
(四)、美的电磁炉igbt 高温保护电路故障检查步骤：
①首先上电开机，看散热风机是否在转，如果不转，在排除风机驱动电路以及风机本身的故障外，我们就可以确定是主ic 已坏，更换上新的同规格的主ic，故障可排除。如果风机能工作，这时我们就可以排除是主ic 的故障。
②上电测量ic4--lm393 的7 脚电压，在不开机的时候，这个脚输出的是低电平，此时开机，这个脚会输出一高电平，如是还是低电平，就表示保护电路已动作，这时我们再测量ic4 第5 脚的电压是否大于第6 脚的电压，如果是，说明ic4--lm393 已经损坏，更换ic4，故障可排除。
③如果ic4 第5 脚的电压比6 脚的电压小，断电用万用表检查r54、r52、r53、r51、q5 是否损坏，把损坏的元器件更换。故障可排除。
(五)、美的电磁炉igbt 的高压保护电路故障检测步骤：
在不接线圈盘的情况下上电测量ic3 比较器lm339 的第1 脚是否为低电平。如果是低电平则表明igbt 高压保护已动作。再测量7 脚的电压是否为4.98v，如果是，就表示ic3—lm339 已经损坏，更换后故障可排除。如果测量到的电压不正常，请检查r16，r17 是否正常，把不正常的元器件更换，故障右排除。
(六)、美的电磁炉电流检测电路故障检测步骤：
①上电在待机的情况下测量ic3—lm339 的10 脚电压是否有0.56v，如果电压不正常，请检查r33，r34，c20，c21 是否正常，如果以上的元器件正常，就表示主ic 已经损坏，请更换。
②测量到ic3--lm339 的13 脚的电压是否为低电平，如果为高电平，就表示ic3 已经损坏，更换后，故障可排除。
③再测量ic2--7406 的12 脚是否为高电平，如果为低电平，测量13 脚是否为低电平，如果是，就表示ic2—7406 已经损坏。如果13 脚为低电平，就表示主ic 已经损坏，把以上有损坏的元器件更换，故障可排除。
④(在这个电路中，如果q4 总是处于导通状态时，电磁炉会出现不加热。如果总是处于截止状态，电磁炉在开机后，工作电流得不到控制，当超过igbt的额定电流后，会引起烧igbt)
电磁炉常见的六种故障
1、爆机—烧保险和IGBT。
具体表现是通电没反应，整机不工作。我们拆开机子，会发现保险烧爆了，而且爆得很厉害，保险的玻璃壁上都给爆黑了。我们进一步检查，会发现在那个大散热器下面的IGBT也击穿了，有时连带把整流桥也烧了，不过整流桥比IGBT结实多了，一般情况下，只烧IGBT。
遇到这种情况，我们不要急于更换零件试机。还要查一查有没有其它的坏件。我遇到这种情况，就把电路中所有大阻值大体型的电阻都测量一遍，还有驱动IGBT的那两个三极管(8050，8550)也要测量，再看一看300V滤波电容和0.33uF谐振电容有没有鼓包。如果这些都没问题，就把除了IGBT之外的所有坏零件全部换新。此时通电试机，测+5V、+15V或+18V、IGBT的B极0V是不是正常。只有这几个电压正常了，才能安装IGBT。这样能排除大部分爆机故障。
2、整机无反应，但没有爆机
试机，整机不工作，拆开电磁炉，发现保险丝完好。
这种情况一般是电磁炉的电源转换芯片烧坏了，它一般产生18V电压，再经7805变成+5V电压供CPU工作，没了+5V，CPU不工作，整机当然不工作了。电磁炉中这类芯片一般都用viper12a、viper22a、thx203h等。测电源转换芯片外围，看是不是有连带损坏的小器件，如果有，更换之。
3、能开机，但显示故障代码
这类故障要先搞清代码的含义，然后再有目的的维修。网上的电磁炉故障代码很多，我们可以充分利用。这类故障一般都是那些大阻值大身材的电阻变值了，可以一个个地测，有变值的就更换。同时要查互感器、300v/5uF电容、热敏电阻和电磁炉中唯一的那个电位器。只要这几个地方查到了，这类故障一般也可以排除。少数的也可能是由LM339损坏所致，可通过代换的方法验证。
4、功能错乱，有的按开机键没反应。
这类故障最好修，一般是按键坏了，或是按键板脏污漏电，换按键或清洗按键板就可解决这类问题。
5、CPU坏
这类故障一般修不好，最好不要浪费时间，因为这类CPU很难搞到手。
6、不加热或间断加热。
这类故障不太好修，温度检测电阻，同步振荡电路、IGBT驱动、IGBT C极高压保护电路、电流检测电路、PWM调制电路、CPU电路都有可能与这类故障有关。修这类故障是要考验我们的耐心的。
电磁炉的危害
(1)电磁辐射是心血管疾并糖尿并癌突变的主要诱因之一;
(2)电磁辐射影响儿童身体组织、骨骼发育，导致视力、肝脏造血功能下降，严重者可导致视网膜脱落;
(3)电磁辐射会对人体生殖系统、神经系统和免*系统造成直接伤害;使男性性功能下降、女性内分泌紊乱;造成孕妇流产、不育、畸胎等病变。
电磁辐射危害人体的机理主要是热效应、非热效应和累积效应等。热效应主要是因为水分子受到电磁波辐射后相互摩擦，导致温度升高，而人体内含70%的水分，所以会使体温升高，从而影响到体内器官的正常工作。而非热效应是因为人体的器官和组织都存在微弱的电磁场，一旦受到外界电磁场的干扰，处于平衡状态的微弱电磁场将遭到破坏，人体也会遭受损伤。至于累积效应则是热效应和非热效应对人体的伤害具有累积的效应，对于长期接触电磁波辐射的群体，即使电磁波功率很孝频率很低，也可能被诱发意想不到的病变。
电磁炉故障修理
不开机(按电源键指示灯不亮)
(1)按键不良 检查并更换按键板
(2)电源线配线松脱 重接
(3)电源线不通电 重接或换新
(4)保险丝熔断 更换
(5)功率晶体IGBT坏 更换
(6)共振电容C103坏 更换
(7)阴尼二极体 检查并更换
(8)变压器坏，没18V输出 检查并更换
(9)基板组件坏 更换
置锅，指示灯亮，但不加热
(1)线盘没锁好 锁好线盘
(2)稳压二极管ZD101坏 换稳压二极管ZD101
(3)基板组件坏 换基板组件
灯不亮，风扇自转
(1)LED插槽插线不良 重新插接或换LED板
(2)稳压二极管ZD2坏 换稳压二极管ZD2
(3)基板组件坏 换基板组件
加热，但指示灯不亮
(1)LED二极管坏 换LED二极管
(2)LED基板组件坏 换LED基板组件
未置锅，指示灯亮，不加热
(1)热敏电阻配线松动或损坏 重新插接或换热敏电阻组件
(2)集成块LM339坏或集成块TA8316坏 换LM339或TA8316
(3)变压器插接不良 检查或换主控IC
(4)基板组件坏 换基板组件
功率无变化
(1)可调电阻 换可调电阻
(2)加热/定温电阻用错或短路 检查加热/定温电阻
(3)主控IC坏 检查或换主控IC
(4)基板组件坏 换基板或换基板组件
蜂鸣器长鸣
(1)热开关坏/热敏电阻坏，主控IC坏 换/热开关/热敏电阻/主控IC
(2)振荡子坏，变压器坏 换振荡子，检查或更换变压器
(3)基板组件坏 检查或更换基板组件
锅具正常，但闪烁并发出“叮叮”响
(1)锅具检测处于临界点
(2 )更换R104阻值
置锅，灯闪烁
(1)比流器CT坏 换比流器CT
(2)锅具不对，非标准锅具 用正确锅具
(3)IC1/IC6/R501可调电阻坏 检查对应器件
通电无反映或不能操作
(1)插头与插座接触不良或或过于松动插头内金属片未接触
(2)把磁炉插头插好
(3)插座无220V电源(其它电器也不能在此插座上开机)更换插座上电开机
